Boliger i Nord-Amerika leveres med en 120 / 240V enfaset elektrisk tjeneste. Den innkommende 240V effekten er delt på to ben. Hvert ben kan gi 120V varm-til-nøytral, og de to benene sammen vil levere 240V, som brukes til å levere store belastninger som kompressorer og kokekar. I hvert hjem er det grenkretser som leverer lys, beholdere og innebygde apparater med strøm.


Boliger i Nord-Amerika leveres med en 120 / 240V enfaset elektrisk tjeneste. Den innkommende 240V effekten er delt på to ben. Hvert ben kan gi 120V varm-til-nøytral, og de to benene sammen vil levere 240V, som brukes til å levere store belastninger som kompressorer og kokekar.

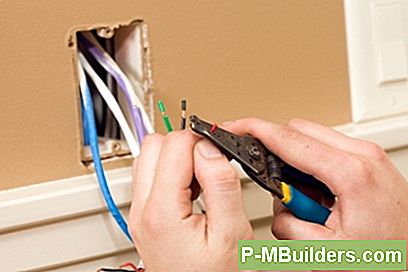

I hvert hjem er det grenkretser som leverer lys, beholdere og innebygde apparater med strøm. Ledningene eller ledere i disse kretsene er klassifisert basert på ledningstype, størrelse og farge, og det er fargen på ledningens isolasjon som betegner ledningens funksjon. Å forstå informasjonen som farger overfører, hjelper deg med å arbeide med større sikkerhet og brukervennlighet når du feilsøker et elektrisk problem eller reparerer eller forbedrer ditt elektriske system. Tilkoblingene skal ikke gjøres tilfeldig. I USA må fargen på ledningen som er i bruk, oppfylle kravene i NEC (National Electrical Code).

Et forsiktig ord: Bruk alltid en spenningsmåler eller kretstester for å finne ut om en ledning er "hot" eller "live". Stol aldri på ledningens farge alene.

Ledningstypene

Avhengig av hvor du bor, vil grenkretsledninger i ditt hjem bli laget med individuelle ledere som går gjennom hul metallrør eller med en av tre typer kabel. En kabel er en fabrikk-laget samling av ledere i en ytre jakke eller skjede. Plastbekledning, eller Type NM (NonMetallic), kabel, er mye brukt til hjemmekoblingskretser. Moderne NM-kabler har forskjellig fargekledning som indikerer ledernes størrelse: Hvit for 14AWG (American Wire Gauge) ledere, Gul for 12 AWG ledere og Orange for 10 AWG ledere. Type NM-kabelen vil også ha merking på kabelledningen på kabelen, som indikerer størrelsen og typen av ledere i den, sammen med annen informasjon "14-2 / ​​G", viser for eksempel at kabelen har to isolerte strøm -førende ledere og en jordingsleder, størrelse 14 AWG.

De andre to typer kabel, som ofte brukes til å utvide ledninger i et system som er koblet til metallrør, er Type MC (Metal Clad) og Type AC (Armour Clad). Både Type MC og Type AC er skjermet i en fleksibel metallspole. Type AC-kabel, vanligvis kalt BX, har ikke en jordingsleder. Metallmantelen, pluss en tynn aluminiumbindingstråd, gir den nødvendige banen til bakken. Type MC-kabel har en jordingsleder. I de senere år har produsenter begynt å sprøyte fargekoder på kabler med metallkjede. De fargede merkene tilsvarer fargen på de strømførende ledere i kabelen.

Svart og rødt ledninger

I følge NEC må en svart eller rød ledning brukes som ujordet leder eller varm ledning. Faktisk kan en hvilken som helst fargetråd unntatt hvit, grå eller grønn brukes i rørledning for å bære ujordet strøm.Ingen ledning med noen av disse fargene kan brukes til å etablere en jord eller nøytral tilkobling.

Fordi en rødfarget ledning også fungerer som en ujordet leder, brukes disse ledningene til å koble det andre benet til det elektriske systemet til belastninger som krever 240 volt. En rød ledning brukes også ofte som en samtrafikk, eller kommunikasjon, ledning i en krets som krever det, for eksempel en røykdetektorkrets.

Blå, gule og andre farger

I systemer hvor individuelle ledere eller ledninger drives gjennom hulrør, blir ledninger som er blå eller gule eller noen farger unntatt hvit, grå eller grønn noen ganger installert for å betegne en spesifikk bruk. For eksempel, hvis strømmen må kjøres fra en takboks ned til en boks med tre brytere og deretter bringes tilbake til taket for å drive tre forskjellige sett med lys, kan en svart ledning brukes til å ta strømmen til bryterne og Tre ledninger med andre farger - si rød, blå og gul - kan brukes til å få strømmen fra hver av bryterne. Det gjør det lettere å fortelle, med et blikk, hvilken bryter som brukes til å styre hvert sett med lys.

Hvite ledninger

En hvit ledning brukes vanligvis som en nøytral ledning eller jordet leder. For ledere som er så små som de som finnes i boliggrenkretser, kan bare en hvit eller grå ledning brukes til dette formålet.

Tidligere ble en hvit ledning i en kabelsamling tillatt å bære ujordet potensial for å fungere som en varm ledning i et bryterben eller ved tilkobling av et sett med 3-veisbrytere. Dette endret seg med vedtaket av NEC 2011-syklusen, som krever tilstedeværelse av en jordet leder i hver bryterboks for å lette installasjonen av lyste brytere, bevegelsesdetektorer, timere og lignende energibesparende kontroller. I nytt arbeid kan den hvite ledningen i en kabelsamling ikke brukes til å bære ujordet strøm. Fordi dette kravet kun ble vedtatt i 2011, kan et hus kanskje finne ut at en har blitt brukt på denne måten i en eksisterende installasjon. I slike tilfeller skal den hvite ledningen merkes med rødt eller svart elektrisk tape eller permanent markør - eller annen farge enn grå eller grønn - for å vise at den brukes som en varm ledning og bærer ujordet potensial. Det var ikke alltid gjort, så vær forsiktig med hvite ledninger i svitsjer. Siden en nøytral aldri skal byttes ut, antar at en hvilken som helst hvit ledning som du finner koblet til en bryter, er en varm ledning til du bestemmer at den ikke er med riktig meter.

Den hvite ledningen i en 240V krets

Det er et tilfelle hvor en hvit kan brukes til å bære ujordet potensial som fortsatt er i samsvar med NECs siste syklus. Det er da en kabel brukes til å mate en rett 240V last. Hvis et apparat ikke trenger eller bruker 120V strøm, men bare trenger og bruker 240V strøm, kan det brukes en standard 2-lederkabel, som har et svart, hvitt og slått sett med ledninger, for å koble til apparatet. I så fall er den svarte ledningen koblet til en pol av den topolede 240V-bryteren i panelet.Den hvite ledningen er omformet som en ujordet leder ved å bruke svart eller rødt (eller noen farger unntatt grå eller grønn) elektrisk tape eller permanent markør, og koblet til den andre polen på bryteren, og den bare jordledningen er koblet til bakken. På apparatets ende er den hvite ledningen merket igjen og de to isolerte ledningene er koblet til de to inngangsklemmene for ujordet strøm på apparatet eller på avbryteren og jordledningen er koblet til apparatets ramme, eller boksen som koblingen er i.

Denne ledningsmetoden - to hotter og en bakke - var vanlig i mange år for å levere de fleste av de større apparatene i våre hjem, så det er fortsatt funnet på plass og i bruk i dag. Med den økte bruken av elektriske og elektroniske kontroller i mange apparater, er det imidlertid nødvendig med en 4-tråds tjeneste som inkluderer en nøytral leder for en ny krets. De fleste nye matlagingsapparater-intervall, veggovner og koketopper-blir bygget for å bruke det ledningsnettverket. Så er de nyere elektriske tørketromler. De kan imidlertid være i stand til å arbeide med begge typer ledninger. Hvis du bytter ut et eldre kokeapparat eller tørketrommel, kan instruksjonene fortelle deg at du ved å bytte ut ledningen på apparatet kan koble den til en eksisterende tre lednings 240V krets.

Det er fortsatt 240V apparater som bare trenger to varme ledninger og en bakke. En elektrisk vannvarmer og utendørs kondenseringsenhet, eller kompressor, for sentral luftkondisjonering, er to av disse.

Det viktige å huske på her er at en hvit ledning i en 240V-krets kan bære ujordet strøm, og det kan ikke være merket for å vise at det er. Ikke anta at fordi det er hvitt, kan det ikke sjokkere deg. Test alltid for å være trygg.

Grønne og blanke ledninger

Ledninger med grønn farget isolasjon og ikke-isolerte ledninger er jordingsledere eller jordledninger. Utstyret jordingsleder, eller EGC, er et viktig tillegg til boligledninger som ble allment vedtatt på 1970-tallet. Dette separate settet av ledere er koblet direkte til jorden. EGC-ledningen har ingen makt i det hele tatt når alt fungerer normalt. Men hvis det er en feil, og ujordet strøm er tilstede der det kan skade et apparat eller støt noen, gir en riktig tilkoblet EGC den strømmen med en lav motstandsvei til jorden. Siden kraften prøver å gå tilbake til sin kilde, vil den ta den banen. Dette kan utløse en bryter eller blåse en sikring, men apparatskader, brann eller støt på et menneske vil ha blitt avverget. For at EGC skal fungere skikkelig, må grønne og bare ledninger kobles sammen, til enheter som brytere og beholdere, og til en hvilken som helst metallboks.
